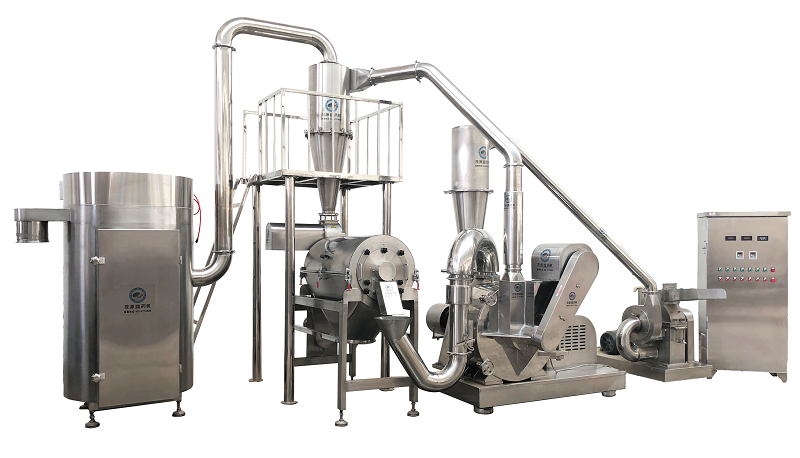

TF-700中药粉碎机组

一：概述

TF700粉碎机是粉碎加工的重要设备。在吸收国外技术的基础上，结合我国实际情况而开发制造的粉碎机组，包括上料系统（选配），粗碎机，粉碎主机，旋风分离器，滤芯除尘柜，筛粉机及电器控制台等部分组成。

  本机组与其他类型的粉碎机相比，有着突出的技术优势，具有粉碎效率高，产成品粒度均匀，一次出粉合格率高达95%以上（100目）。而且实现了粗细度风选变频调节电气控制，纤维易斩断等特点。

本机组外形美观，布局紧凑，实现了集中控制，大大节省了人力。

二：工作原理：

 原药材经过粗碎机粗碎成颗粒后通过储料罐及连接管道输入到粉碎机主机中，风板将原料均匀散布到粉碎室的周围，物料在双刀盘交替排布的24把合金刀与牙板之间被剪切和冲击，在机内形成激烈涡流将物料粉碎，粉碎后的物料在气流的作用下被吹到风选口内经风板的作用，将粗粉和细粉分开，细粉被风送到集粉装置内收粉，粗粉被送回到粉碎室内重新粉碎。该机组具有粉碎效率高，一次出粉率高，粒度风选调节均匀，机组设计紧凑占地面积小，采用集中控制工人操作，维修清理方便等特点。

本机组采用扳焊结构，主机壳体及回粉管制成双层，中间循环水冷，效果明显，粉碎环境得到了降温，解决了用户的后顾之忧，且新一代机组的除尘设计配合了新版GMP在粉碎上的要求。

TF-700中药粉碎机组技术参数外形
