生产能力：10-60kg / h    （以实际试机物料测试结果为准）

粒    径： 8-80目

压辊尺寸：φ150×40mm

zui大系统压力：20Mpa

主机输入功率：4.7kw

zui大辊间压力: 10T

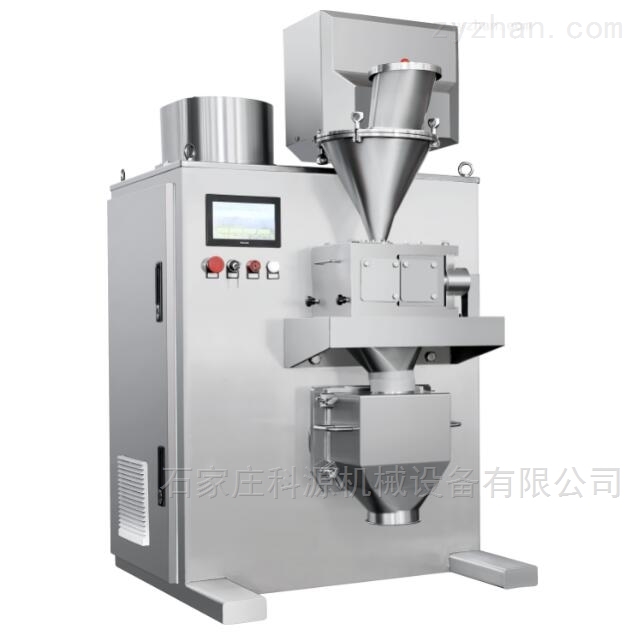

GZL150-40L中试型干法制粒机

工艺流程

1、 上料工序:物料被断续放入垂直送料料仓内。

2、 垂直送料工序：干粉经加料口进入料斗，在中空型垂直铰龙的作用下，将粉体推入水平式螺杆送料器，此过程中，部分气体由铰龙底部向上经铰龙空心部位被排出，使粉料能均匀的被送入水平螺杆送料口内，送料量变频可调，保证螺杆填充饱满、均匀、不空、不堵，并使粉体的密度得到了初步的提高。

3、 水平送料工序：脱气后的物料进入水平送料器，通过螺杆的旋转，使物料在前移过程中再次脱气，并将提高密度的物料强制送入压片系统，完成预压工作。

4、 压片工序：脱气后的物料已经具备了压轧前的预压状态，经过预压后进入咬合区的物料与压辊表面的磨擦力提高，减少了物料的磨擦，加大了咬入角，脱气后的物料在压轧成型过程中使设备运行更加平稳，成片强度均匀，质量稳定，成型后的压片，经下工序的破碎和整粒，粉化率明显得到控制，zui大限度地保证了产品的zui终质量。水冷式压辊，接头外置，使工作区无漏水污染的可能，并便于清理。

5、 破碎工序：成型压片经刀齿式破碎器被剪切成易于圆整的小块。

6、 整粒工序：在整粒系统，经破碎后的料片进入整粒机，在整粒刀的挤压下，小颗粒很容易通过整粒机的孔板，不再发生破损，而大颗粒继续在整粒机中被挤压破碎为小颗粒，在此完成所需颗粒目数的圆整工作。整粒刀为连续转动，效率高，转数为变频可调，相同孔径筛板转数高时相对颗粒较小，至此完成由干粉至颗粒的全部生产过程。
